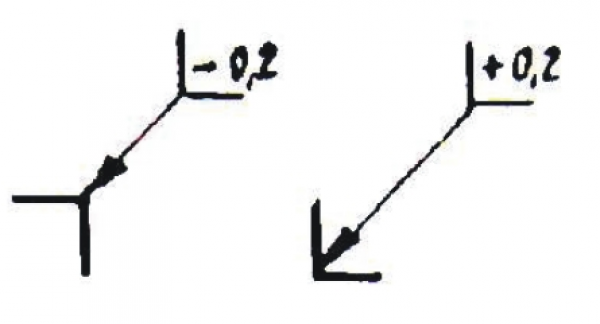

resimdeki işaretin anlamını bilen var mı? resmin sağ köşesine koymuşlar, daha önce böyle bir şey görmedim, + ve eksinin anlamı var mı? yardımcı olana şimdiden teşekkürler.
yanılmıyorsam bunu kaynak yapılmış parçaların toleranslarını belirtirken kullanıyorduk. ama fena yanılıyor da olabilirim.
Artı ve eksi de toleransın değerini belirtir. olması gereken ölçüden 0,2 mm az olan bir ölçüye kadar kabul edilebilir demektir, aynı şekilde artı yönde geçerlidir
gallipoli
parça resmini koysan belki daha fazla fikir verir.
merhum
@gallipoli
teşekkür ederim de kaynakla ilgili değil galiba :/ bir rekor resminde yer alıyor bu. ofistekiler köşelerin pah toleransı diye ısrar etmişlerdi. + ve eksisi benim kafamı karıştırmıştı. pah kırıyor eksi ne alaka diye düşünmüştüm.
hatta şurda buldum bak pahla ilgiliymiş
www.en.technisches-zeichnen.net
yue
1
