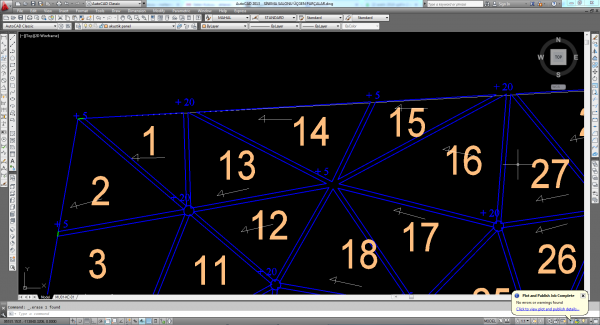

görseldeki gibi bir projem var. +5 +20 olarak belirtilen sayılar köşeler arasındaki kot farkını belirtiyor. şimdi parçanın ön görünüşü bu ama bana parçanın gerçek ölçüleri lazım. anlatabildim mi bilemiyorum. Bunu hızlıca ve hatasız yapmanın en kolay yolu nedir? 2 gündür beynim durdu :)
Burdan gerçek ölçülere ulaşmak çok zor. Noktaların koordinatları yok. Noktaların z leri verilmiş ama x ve y ölçüleri yok. Çizimde hata yoksa çizgilerin uzunluklarına bakabilirsin. Ayrıca parça demişsin ama burası daha çok tepelik bir araziye benziyor.
@bigbadabum o parçalar ahşap ve evet tepelik araziye benziyor:)
çizimde hata yok, son haline ben getirdim, çizgi uzunluklarını tek tek ayarlamaya çalışmak çok uzun sürecek de. daha pratik bir yolu var mıdır diye sormuştum.
bildiğim yolla halletmeye çalışıcam sanırım. teşekkürler.
Autocad LT değilse, neden 3 boyutlu çizmedin? Üç boyutlu çizdikten sonra çizgi özelliklerinden boylarına teker teker bakabilirsin. Ayrıca kolaylaştırmak için, ahşap parçalarından akslarından olacak şekilde tek çizgi olarak çiz.
3ds maxde yada autocad in 3 boyut ise kotlara göre noktaları yükseltip aradaki parça uzunluklarını ölçersin. daha kısa bi yolu olduğunuz düşünmüyorum maalesef.
