fizik-elektrik devre

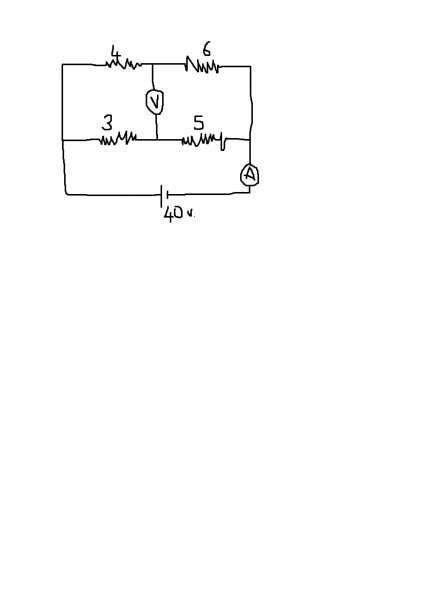

voltmetre'nin olduğu yerden akım geçmez. yani orda bir şey yok gibi düşünebilirsin. bu yüzden eşdeğer direnç de r=(10x8)/(10+8)=40/9 olur.
her iki kolun uçları arasındaki gerilim 40volt. Üstteki yerden 40/10=4 Amper; alttaki yerden de 40/8=5 amper akım geçer. İkisini toplarsan A=9 olur.
Voltmetrenin gösterdiği değer için de 4ohm ve 3 ohmluk direncin gerilimlerini inceleyeceksin. (4x4)-(3x5)=1 volt.
her iki kolun uçları arasındaki gerilim 40volt. Üstteki yerden 40/10=4 Amper; alttaki yerden de 40/8=5 amper akım geçer. İkisini toplarsan A=9 olur.
Voltmetrenin gösterdiği değer için de 4ohm ve 3 ohmluk direncin gerilimlerini inceleyeceksin. (4x4)-(3x5)=1 volt.
- trinitrotoluen (15.04.12 19:39:57)
